Правила перевозки металлоконструкций
Перед перевозкой металлоконструкций необходимо заранее определить их массу, длину, ширину, высоту и форму. Для ферм, сварных рам и секций каркаса важны не только общий вес груза, но и расположение центра тяжести, доступные точки строповки и возможность безопасно разместить конструкцию на платформе.
До подачи машины желательно передать диспетчеру основные данные о грузе и фотографии места погрузки. Это позволяет подобрать манипулятор с подходящей грузоподъёмностью кузова и стрелы, длиной платформы и необходимым рабочим вылетом.
- Размеры и примерная масса конструкции
- Количество отдельных элементов
- Наличие штатных точек для строповки
- Условия подъезда к месту погрузки и разгрузки
- Свободное место для установки опор манипулятора
Какие металлоконструкции перевозим
Манипулятор подходит для перевозки различных готовых металлических изделий и сборных элементов. Конкретная машина выбирается по фактическим параметрам груза и условиям работы на объекте.
- строительные металлические фермы;
- сварные рамы и каркасы;
- колонны и балки в составе готовых конструкций;
- секции металлических сооружений;
- ограждения, ворота и крупные сварные изделия;
- опорные рамы и основания оборудования;
- другие сборные металлоконструкции.
Отдельные конструкции могут существенно отличаться по форме даже при одинаковой массе. Поэтому способ погрузки и размещения определяется не только весом, но и геометрией груза.
Как подготовить металлоконструкции к перевозке
Перед приездом техники конструкцию желательно освободить от временных креплений и подготовить к подъёму. Если изделие состоит из нескольких секций, необходимо заранее определить, перевозятся они в сборе или отдельно.
- проверить фактические размеры конструкции;
- уточнить примерную или точную массу;
- освободить доступ к точкам подъёма;
- убрать незакреплённые детали и выступающие элементы;
- подготовить место для подъезда автомобиля;
- сообщить о хрупких или деформируемых участках конструкции.
Если металлоконструкция изготовлена под конкретный объект, полезно заранее уточнить у производителя рекомендуемые точки подъёма. Это особенно важно для длинных рам, ферм и конструкций со сложным распределением массы.

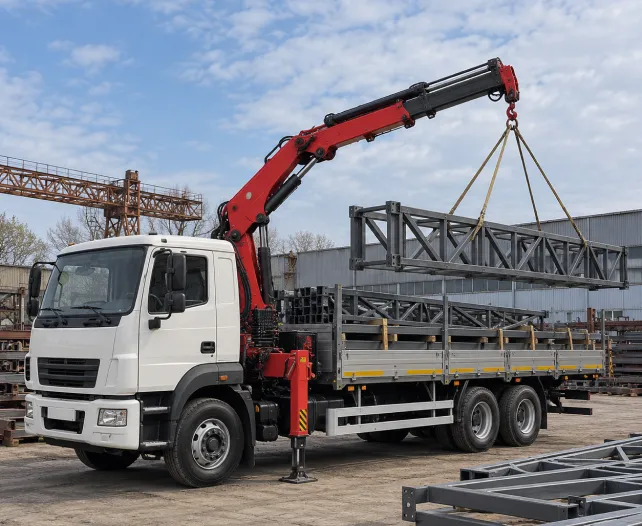

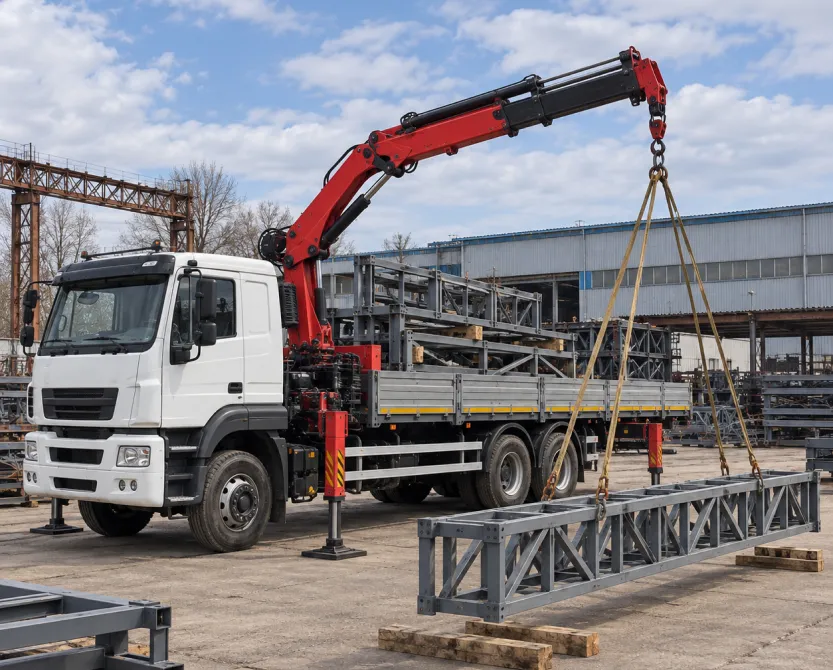

Погрузка и строповка металлоконструкций
Способ строповки подбирается по форме и жёсткости конкретного изделия. Длинные конструкции обычно поднимают в нескольких точках, чтобы уменьшить риск перекоса и деформации. Для отдельных грузов могут использоваться траверсы и дополнительные такелажные приспособления.
| Тип конструкции |
Особенности погрузки |
Что важно учитывать |
| Металлическая ферма |
Подъём в нескольких точках |
Длина, жёсткость и положение центра тяжести |
| Сварная рама |
Строповка за силовые элементы |
Не допускать перекоса конструкции |
| Секции каркаса |
Возможна погрузка по одной или пакетами |
Надёжное разделение и крепление секций |
| Плоские конструкции |
Подъём с контролем положения груза |
Защита от смещения и опрокидывания |
Стропы не должны опираться на элементы, которые могут погнуться или повредиться при подъёме. Перед перемещением оператор оценивает положение груза и только после этого выполняет основной подъём.
Размещение и крепление на платформе
На платформе металлоконструкции размещают так, чтобы исключить их перемещение во время движения. Под длинные рамы, фермы и секции обычно используют деревянные прокладки. Они позволяют равномернее распределить нагрузку и отделяют металлический груз от поверхности кузова.
Конструкции фиксируют подходящими крепёжными средствами с учётом их формы. Если перевозится несколько элементов, их размещают так, чтобы они не смещались относительно друг друга и не повреждали соседние детали.
- груз должен устойчиво лежать на платформе;
- крепления не должны повреждать рабочие поверхности изделия;
- отдельные секции необходимо разделять прокладками при необходимости;
- длинные элементы размещают с учётом распределения массы по кузову.
Требования к площадке для работы манипулятора
Для погрузки и разгрузки требуется место не только для самого автомобиля, но и для установки выдвижных опор и работы стрелы. Чем ближе машина может подъехать к грузу, тем меньше необходимый вылет стрелы и тем проще выполнить работу.
Заранее необходимо сообщить о заборах, зданиях, деревьях, линиях электропередачи, припаркованных автомобилях и других препятствиях. Основание под опорами должно быть достаточно устойчивым для безопасной работы техники. На слабом или неровном грунте условия необходимо оценить до начала погрузки.
Длинномерные и крупные металлоконструкции
Фермы, большие рамы и другие длинные металлические конструкции требуют отдельной оценки ещё до подачи машины. Важно сопоставить размеры груза с длиной платформы, возможностью его безопасного крепления и особенностями маршрута.
Если конструкция выходит за обычные транспортные габариты, дополнительно оцениваются условия перевозки, маршрут и необходимость специальных организационных мер. Поэтому точные размеры такого груза лучше сообщить заранее, а не непосредственно перед погрузкой.
Какие данные нужны для подбора манипулятора
Для предварительного подбора машины обычно достаточно нескольких исходных данных. Чем точнее информация о грузе и площадке, тем проще выбрать технику без лишнего запаса по характеристикам.
- длина, ширина и высота металлоконструкции;
- примерная или точная масса;
- количество элементов;
- адрес погрузки и адрес доставки;
- расстояние от возможного места установки машины до груза;
- фотографии груза и мест проведения работ.
Для необычной сварной конструкции особенно полезны фотографии с разных сторон. По ним можно заранее понять форму изделия и возможный способ строповки.
Как рассчитывается стоимость
Стоимость перевозки металлоконструкций зависит от требуемой грузоподъёмности автомобиля и стрелы, размеров груза, расстояния перевозки, необходимого вылета стрелы и условий погрузки и разгрузки. На время работы также влияет доступность груза и возможность установить машину непосредственно рядом с ним.
Для предварительного расчёта достаточно сообщить параметры металлоконструкции, адреса, количество элементов и прислать фотографии груза и площадки. После этого можно подобрать подходящий манипулятор и рассчитать перевозку под конкретную задачу.
