КМУ для перевозки и монтажа рекламных конструкций

Кран-манипулятор удобно использовать для перевозки и монтажа рекламных конструкций, когда необходимо одной машиной доставить конструкцию на объект, самостоятельно разгрузить её и подать непосредственно к месту установки. Такая схема применяется при работе с рекламными щитами, вывесками, световыми коробами, стелами, металлическими каркасами, объёмными буквами и другими элементами наружной рекламы.

Главное преимущество КМУ в таких работах — совмещение грузового автомобиля и подъёмного оборудования. Конструкцию можно загрузить на платформу, перевезти на объект, снять с автомобиля и удерживать в необходимом положении во время установки. При правильно подобранной технике это позволяет выполнить несколько операций без привлечения отдельного грузовика и автокрана.

Подробнее о задачах, для которых используется такая техника, можно посмотреть в разделе перевозки грузов краном-манипулятором.

Однако рекламные конструкции сильно отличаются по массе, размерам и способу монтажа. Небольшой световой короб и крупная металлическая рама требуют совершенно разных характеристик автомобиля и стрелы. Поэтому КМУ необходимо подбирать под конкретный объект с учётом массы, габаритов, высоты установки, рабочего вылета и условий на площадке. Основные принципы выбора техники подробно разобраны в статье «Как подобрать кран-манипулятор под груз».

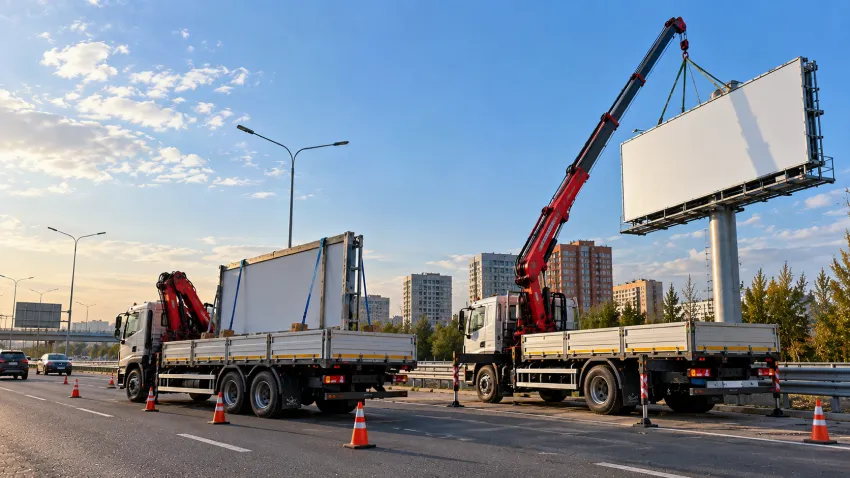

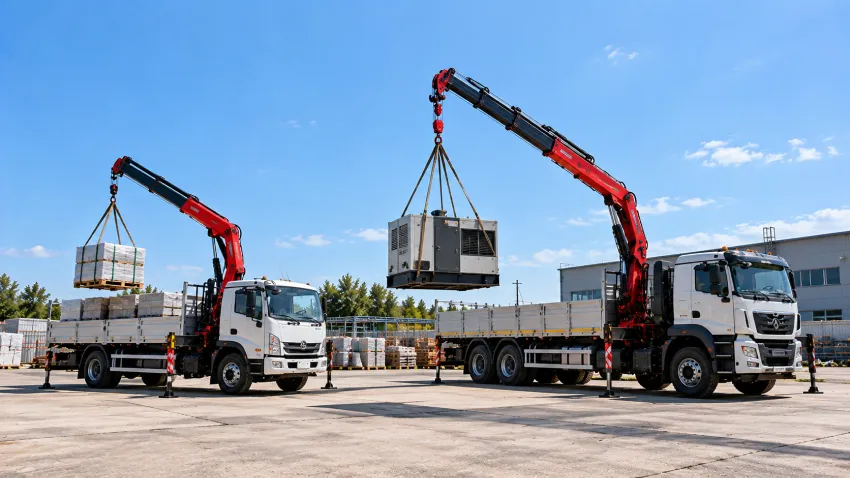

Краны-манипуляторы для перевозки и монтажа рекламных конструкций

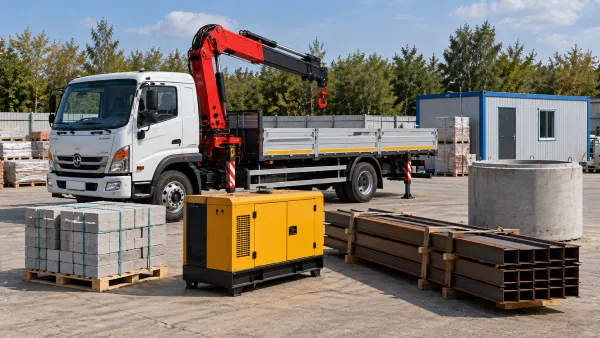

Какие рекламные конструкции перевозят и устанавливают с помощью КМУ?

Кран-манипулятор может использоваться при работе с большинством типов наружных рекламных конструкций, если их масса, габариты и условия монтажа соответствуют характеристикам конкретной машины.

С помощью КМУ перевозят и подают к месту установки:

В каждом случае схема работы отличается. Одну конструкцию достаточно снять с платформы и поставить рядом с автомобилем. Другую необходимо поднять на несколько метров, подать к фасаду и некоторое время удерживать в проектном положении. Третью требуется перенести через ограждение или установить на значительном расстоянии от места стоянки машины.

Поэтому при заказе манипулятора важно описывать не только сам груз, но и конечную задачу.

Почему КМУ удобно использовать для рекламных конструкций?

При обычной схеме для перевозки крупной конструкции может потребоваться грузовой автомобиль, а для её разгрузки и установки — отдельная подъёмная техника. Кран-манипулятор объединяет эти функции на одном шасси.

Машина приезжает к месту загрузки, при помощи собственной стрелы размещает конструкцию на платформе, доставляет её на объект и затем выполняет разгрузку. Если характеристики КМУ и условия площадки позволяют, этой же стрелой конструкцию можно подать непосредственно к месту монтажа.

Такой вариант особенно удобен, когда необходимо выполнить несколько связанных операций:

При этом непосредственно крепление, подключение и другие профильные монтажные операции должны выполняться специалистами, подготовленными для соответствующего вида работ.

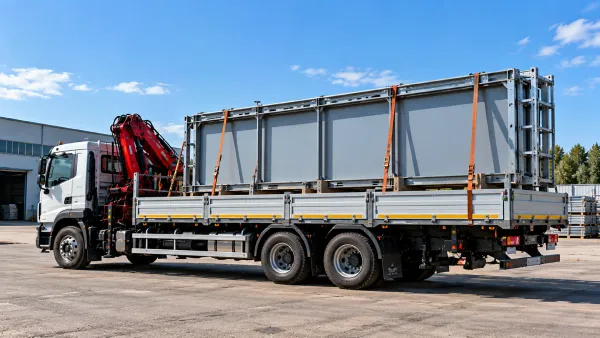

Перевозка крупной рекламной конструкции краном-манипулятором

Перевозка рекламных конструкций манипулятором

Первая часть задачи — безопасно разместить рекламную конструкцию на грузовой платформе. Здесь необходимо учитывать не только массу, но и длину, ширину, высоту и форму груза.

Рекламные конструкции нередко имеют сравнительно небольшую массу при значительных габаритах. Например, металлическая рама, световой короб или готовая вывеска могут занимать большую часть платформы, поэтому автомобиль необходимо подбирать одновременно по грузоподъёмности и размерам кузова.

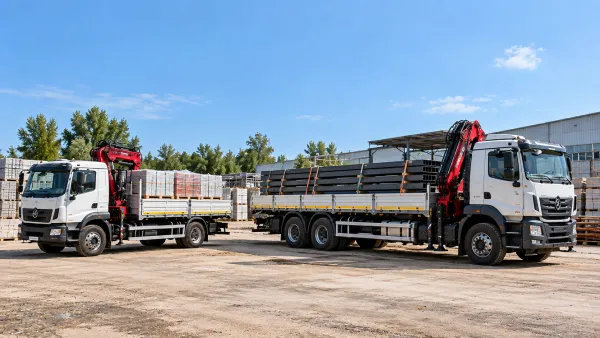

Размеры платформы

Перед перевозкой необходимо сопоставить размеры конструкции с длиной и шириной платформы. Особенно это важно для длинных вывесок, металлических рам, элементов билбордов и других крупногабаритных изделий.

Конструкция должна быть размещена таким образом, чтобы её можно было надёжно закрепить и безопасно перевезти до объекта. Если размеры выходят за стандартные транспортные габариты, условия перевозки необходимо рассматривать отдельно.

Для сравнения размеров платформ, грузоподъёмности и характеристик стрелы можно посмотреть конкретные машины из парка, например Hyundai HD 73, Hyundai HD 78 и JAG 90 с UNIC URV 500. Конкретная машина выбирается уже после оценки самой рекламной конструкции и условий объекта.

Форма и жёсткость конструкции

Не все рекламные конструкции рассчитаны на одинаковые нагрузки. Тонкая металлическая рама или длинный световой короб могут деформироваться при неправильной строповке или размещении на платформе.

Поэтому ещё до подъёма желательно определить предусмотренные точки строповки и места, за которые конструкцию допустимо поднимать. Для длинных и гибких элементов может потребоваться распределение нагрузки между несколькими точками или применение соответствующей грузозахватной оснастки.

Крепление при перевозке

После погрузки конструкцию необходимо надёжно зафиксировать на платформе. Во время движения груз не должен свободно смещаться, опрокидываться или повреждаться от контакта с бортами и другими элементами автомобиля.

Особое внимание уделяется крупным плоским элементам, поскольку их большая площадь может создавать дополнительные нагрузки при движении и воздействии ветра.

Какие параметры нужно знать перед заказом КМУ?

Для предварительного подбора машины желательно заранее собрать основные данные о конструкции и месте выполнения работ.

Необходимо знать:

Также полезно заранее предоставить фотографии конструкции и места монтажа. По фотографиям можно оценить подъезд, окружающие препятствия и возможное положение автомобиля на объекте.

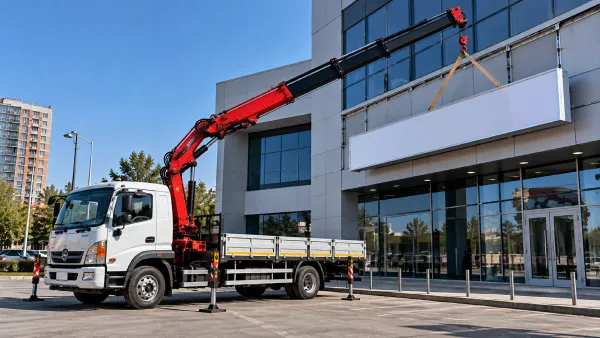

Монтаж фасадной вывески краном-манипулятором

Монтаж фасадных вывесок и световых коробов

При установке вывески на фасад ключевыми параметрами становятся высота и рабочий вылет стрелы. Даже сравнительно лёгкая конструкция может потребовать мощную или длинную КМУ, если автомобиль невозможно поставить непосредственно под точкой монтажа.

Например, между машиной и фасадом могут находиться тротуар, газон, входная группа, козырёк, припаркованные автомобили или другие препятствия. В таком случае стреле приходится работать на большем горизонтальном расстоянии.

Во время монтажа КМУ может поднять вывеску, подать её к фасаду и удерживать в требуемом положении, пока профильные специалисты выполняют выравнивание и фиксацию конструкции.

Для такой работы особенно важно заранее знать:

Если монтажникам необходим доступ к месту установки на высоте, организация высотных работ рассматривается отдельно. Крюк обычной КМУ предназначен для работы с грузом, а не для произвольного подъёма людей.

Монтаж рекламных щитов и билбордов

При работе с рекламными щитами необходимо учитывать большую площадь конструкции. Даже если металлический каркас или готовая панель имеют умеренную массу, их размеры усложняют погрузку, перевозку и позиционирование.

КМУ может использоваться для доставки отдельных элементов щита, подъёма металлического каркаса, установки панели на подготовленную опору и выполнения других грузоподъёмных операций в пределах характеристик конкретной установки.

Перед началом работ необходимо определить массу каждого поднимаемого элемента и способ его строповки. Для крупной конструкции особенно важно не допускать неконтролируемого положения груза во время подъёма.

Отдельно учитываются погодные условия. Большая плоская поверхность рекламного щита или вывески обладает значительной парусностью, поэтому ветер может существенно усложнять позиционирование конструкции. Возможность выполнения конкретной операции должна оцениваться с учётом требований к используемой технике и условий непосредственно на объекте.

Монтаж рекламных стел и пилонов

Отдельная категория работ — установка отдельно стоящих рекламных конструкций: стел, пилонов, информационных указателей и металлических опор.

Такие элементы часто необходимо поднять из горизонтального положения, развернуть и установить на заранее подготовленное основание. В процессе подъёма меняется положение центра тяжести и геометрия груза относительно стрелы, поэтому схема работы должна быть определена заранее.

Если стела состоит из нескольких элементов, их можно доставлять и устанавливать последовательно. Сначала монтируется несущая часть или опора, затем остальные элементы конструкции.

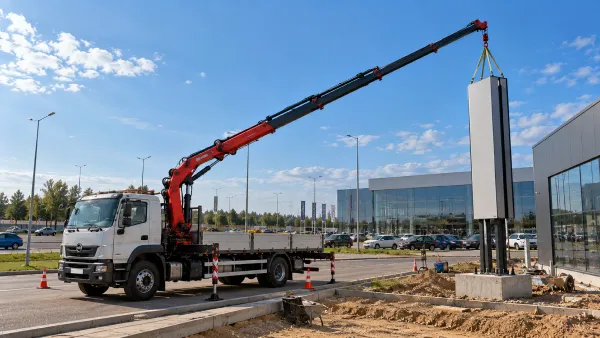

Установка рекламной стелы краном-манипулятором

Как подобрать манипулятор для монтажа рекламной конструкции?

Главная ошибка — выбирать машину только по максимальной грузоподъёмности КМУ. Если в характеристиках указано, что стрела поднимает несколько тонн, это не означает, что такую массу можно поднимать на любом расстоянии от автомобиля.

Более подробно взаимосвязь массы груза, рабочего вылета, размеров платформы и условий площадки разобрана в материале «Как подобрать кран-манипулятор под груз».

Грузоподъёмность стрелы

Сначала необходимо знать массу конструкции вместе с используемой грузозахватной оснасткой. После этого проверяется возможность подъёма в конкретной рабочей точке.

Максимальная грузоподъёмность КМУ обычно достигается на небольшом рабочем радиусе. По мере увеличения вылета допустимая масса уменьшается.

Рабочий вылет

Вылет стрелы — один из основных параметров при монтаже наружной рекламы. Упрощённо это горизонтальное расстояние от оси вращения КМУ до точки, в которой находится груз.

Если автомобиль может встать непосредственно рядом с местом монтажа, рабочий радиус будет сравнительно небольшим. Если между машиной и объектом находится газон, ограждение, тротуар или другая зона, которую автомобиль не может занять, требуемый вылет увеличивается.

При подборе необходимо знать не просто максимальную длину стрелы, а грузоподъёмность конкретной КМУ именно на требуемом рабочем вылете.

Высота подъёма

Для фасадной рекламы и высоких отдельно стоящих конструкций необходимо определить высоту установки. При этом нужно учитывать не только конечную точку, но и всю траекторию перемещения груза.

Стрела и конструкция должны безопасно пройти относительно крыши, козырьков, деревьев, существующих рекламных элементов и других препятствий.

Грузовая диаграмма

Окончательная возможность выполнения подъёма проверяется по характеристикам конкретной КМУ. Грузовая диаграмма показывает допустимую массу груза при определённом рабочем радиусе и конфигурации стрелы.

Поэтому две машины с похожей длиной стрелы могут иметь совершенно разные возможности при монтаже одной и той же рекламной конструкции.

Если задача требует более мощной техники, для сравнения можно посмотреть характеристики КАМАЗ 65115 с Fassi F245A, КАМАЗ 65207 с HIAB 160 TM-6, Shacman 90 с HIAB X-CL 230 и Hongyan с Fassi F415. Подходящая машина определяется по реальной грузовой диаграмме и условиям конкретного монтажа.

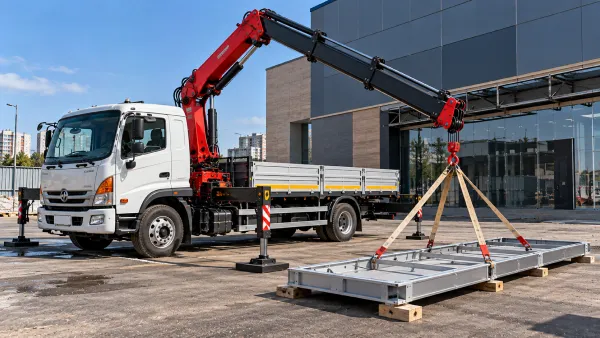

Монтаж рекламной конструкции манипулятором на большом вылете стрелы

Почему расстояние до фасада так важно?

На городских объектах автомобиль редко удаётся поставить непосредственно под местом монтажа. Между проезжей частью и зданием могут находиться тротуары, газоны, ограждения, парковочные зоны и входные группы.

Предположим, вывеска устанавливается на фасаде, но машина может остановиться только в нескольких метрах от стены. К этому расстоянию добавляется положение самой КМУ относительно края автомобиля и геометрия подъёма.

В результате для внешне простой установки может потребоваться достаточно большой рабочий вылет.

Именно поэтому перед заказом полезно измерить или хотя бы приблизительно оценить расстояние от места, где реально сможет стоять автомобиль, до точки установки конструкции.

Для задач, где требуется значительный рабочий вылет, можно сравнить характеристики конкретных машин парка, включая JAG 90 с UNIC URV 500. При этом определяющим параметром остаётся не максимальная длина стрелы сама по себе, а допустимая масса на нужном рабочем радиусе.

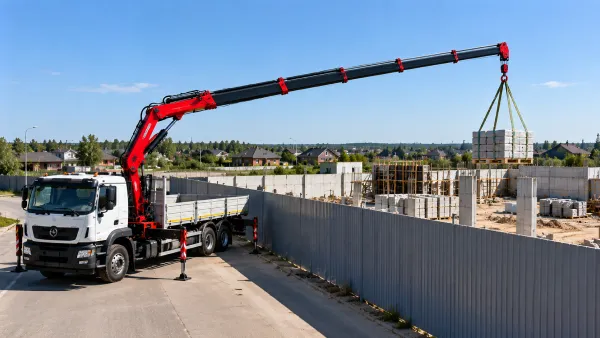

Препятствия в зоне работы стрелы

При предварительной оценке объекта необходимо учитывать не только землю, но и пространство над ней.

На траекторию стрелы и груза могут влиять:

Наличие препятствия может потребовать изменить место установки автомобиля, увеличить необходимый вылет или выбрать КМУ с другой геометрией стрелы.

Конструктивные различия между прямыми телескопическими и шарнирно-сочленёнными установками подробнее рассмотрены в статье «Виды кранов-манипуляторов». Тип стрелы имеет значение, когда на площадке есть препятствия или сложная траектория подачи груза.

Особого внимания требуют воздушные линии и другие инженерные коммуникации. Возможность работы рядом с ними оценивается отдельно с соблюдением установленных требований безопасности.

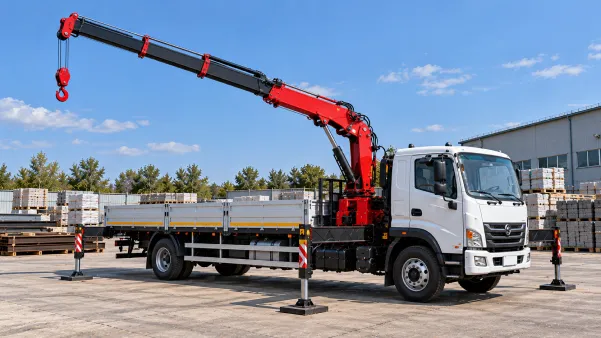

Площадка для установки манипулятора

Для работы стрелы недостаточно просто подъехать к зданию. Автомобиль необходимо установить в рабочее положение и выставить выносные опоры.

Поэтому вокруг машины должно оставаться достаточно свободного пространства. Поверхность должна позволять безопасно разместить автомобиль и опоры с учётом требований конкретной техники.

Заранее следует обратить внимание на:

Если объект находится на площадке со сложным подъездом, при подборе дополнительно учитываются габариты и особенности шасси. Для сравнения техники можно посмотреть, например, КАМАЗ 43118 с КМУ и КАМАЗ 43116 с КМУ. Возможность использования конкретной машины определяется уже по фактическим условиям подъезда и рабочей зоны.

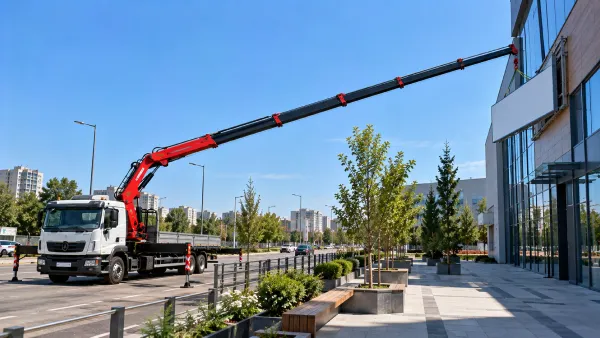

Подготовка крана-манипулятора к монтажу рекламной конструкции

Строповка рекламной конструкции

Правильная строповка особенно важна при работе с длинными, широкими и нестандартными конструкциями. Необходимо не только удержать массу груза, но и сохранить его правильное положение во время подъёма.

Точки подъёма выбираются с учётом конструкции изделия и расположения центра тяжести. Если груз захвачен неправильно, он может наклониться или начать разворачиваться после отрыва от поверхности.

Для длинных элементов может потребоваться распределение нагрузки между несколькими точками. Для готовых рекламных конструкций желательно использовать предусмотренные изготовителем места подъёма, если они имеются.

До начала основной операции необходимо убедиться, что выбранная схема позволяет перемещать конструкцию без её деформации и повреждения.

Как проходит перевозка и монтаж рекламной конструкции?

Конкретная последовательность зависит от объекта, но общий порядок работ можно представить следующим образом.

  1. Получение исходных данных. Уточняются масса, размеры конструкции, адреса, высота и место монтажа.
  2. Оценка объекта. Определяется возможное место стоянки автомобиля, рабочий вылет, наличие препятствий и место для опор.
  3. Подбор техники. Выбирается автомобиль с подходящей платформой и КМУ, способной работать с требуемой массой на необходимом вылете.
  4. Погрузка. Конструкция стропуется и размещается на платформе.
  5. Крепление и перевозка. Груз фиксируется для транспортировки и доставляется на объект.
  6. Подготовка рабочей зоны. Автомобиль устанавливается в выбранном месте, выставляются выносные опоры.
  7. Подъём. Конструкция снимается с платформы и перемещается к месту монтажа.
  8. Позиционирование. Оператор подаёт и удерживает груз в необходимом положении.
  9. Фиксация. Монтажные специалисты закрепляют конструкцию предусмотренным способом.
  10. Освобождение КМУ. После надёжной фиксации снимается грузозахватная оснастка, стрела переводится в транспортное положение.

Какая КМУ нужна для монтажа рекламы?

Универсального ответа нет. Для небольшой вывески на небольшой высоте может быть достаточно компактной машины. Для крупного светового короба на удалённом фасаде потребуется значительно больший рабочий вылет. Для тяжёлой стелы или металлического каркаса важна высокая грузоподъёмность в требуемой рабочей точке.

При выборе учитывают одновременно:

Поэтому подбирать манипулятор только по одному показателю неправильно. Необходимо рассматривать всю задачу целиком.

Для относительно компактных задач можно сравнить Hyundai HD 73 и Hyundai HD 78. Для задач другого класса в парке представлены Daewoo с DongYang SS1926, КАМАЗ 65207 с HIAB 160 TM-6 и другие машины. Выбор выполняется после сопоставления их характеристик с реальными условиями монтажа.

Что сообщить при заказе КМУ?

Чтобы подобрать технику без лишних выездов и замены машины непосредственно на объекте, желательно сразу предоставить максимально полную информацию.

Для расчёта понадобятся:

Для сложного объекта полезно дополнительно показать на фотографии или схеме, где именно должна находиться конструкция после установки.

Типичные ошибки при заказе манипулятора для рекламной конструкции

Ориентироваться только на массу. Лёгкая, но длинная или широкая вывеска может оказаться сложнее в работе, чем более тяжёлый компактный груз.

Смотреть только на максимальную грузоподъёмность КМУ. При увеличении рабочего вылета допустимая масса уменьшается.

Не учитывать расстояние до фасада. Если машина не может подъехать вплотную, потребуется больший рабочий радиус.

Не учитывать высоту и препятствия. Стреле необходимо обеспечить безопасную траекторию до конечной точки.

Не проверять размеры платформы. Конструкция должна не только подниматься стрелой, но и размещаться на автомобиле для перевозки.

Не предусмотреть место для опор. Для выполнения грузоподъёмной операции машине требуется подходящая рабочая площадка.

Не подготовить информацию о конструкции. Фотографии, размеры и масса позволяют значительно точнее подобрать технику ещё до выезда.

КМУ для перевозки и монтажа рекламных конструкций

Кран-манипулятор позволяет объединить перевозку, погрузку, разгрузку и подачу рекламной конструкции к месту установки. Это удобно для вывесок, рекламных щитов, световых коробов, стел, металлических рам и других элементов наружной рекламы.

Но эффективность такой схемы зависит от правильного подбора машины. Необходимо учитывать не только массу конструкции, но и её размеры, рабочий вылет, высоту монтажа, характеристики платформы, наличие препятствий и возможность установить автомобиль на выносные опоры.

Чем больше информации известно до выезда, тем точнее можно подобрать КМУ. Для предварительной оценки желательно заранее подготовить массу и размеры конструкции, фотографии груза и места установки, а также примерное расстояние от предполагаемого места стоянки автомобиля до точки монтажа.

Для дополнительной подготовки можно использовать материалы «Как подобрать кран-манипулятор под груз» и «Виды кранов-манипуляторов», а затем сравнить характеристики конкретных машин под условия объекта.

Виды кранов-манипуляторов

Кран-манипулятор — это грузовой автомобиль, оснащённый краново-манипуляторной установкой (КМУ). Такая техника позволяет одной машиной выполнить сразу несколько операций: погрузить груз, перевезти его на объект, разгрузить и при необходимости установить в нужное место. Поэтому манипуляторы используют при перевозке строительных материалов, оборудования, бытовок, контейнеров, металлоконструкций, железобетонных изделий, техники и других грузов.

При этом краны-манипуляторы заметно отличаются друг от друга. Разница заключается не только в грузоподъёмности. Значение имеют конструкция стрелы, её максимальный вылет, грузоподъёмность на конкретном вылете, размеры платформы, характеристики автомобильного шасси и условия, в которых предстоит работать.

Разберём основные виды кранов-манипуляторов и характеристики, на которые стоит обращать внимание при выборе техники.

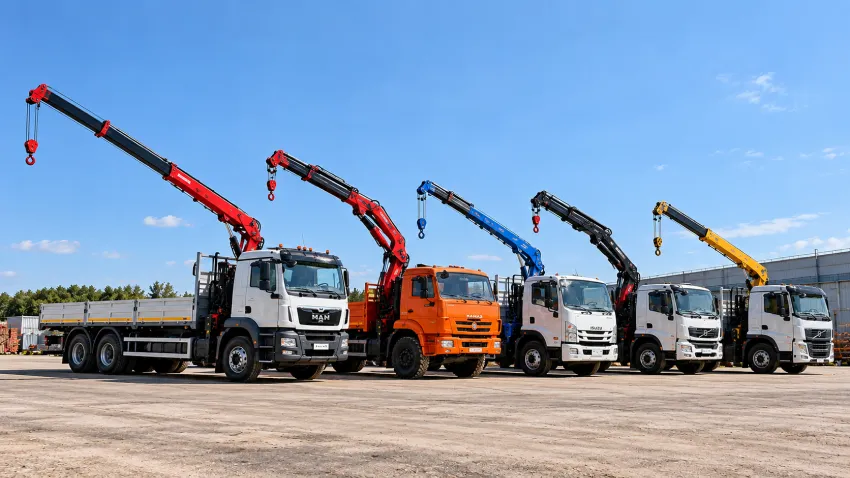

Ряд грузовиков с кранами под ясным небом

Основные виды кранов-манипуляторов

Один из главных способов классификации КМУ — по конструкции стрелы. На автомобильных манипуляторах наиболее распространены два основных варианта: L-образная телескопическая стрела и Z-образная шарнирно-сочленённая стрела.

У каждой конструкции свои особенности. Поэтому нельзя сказать, что один тип КМУ во всех ситуациях лучше другого. Подходящий вариант определяется конкретной задачей: массой и габаритами груза, расстоянием от автомобиля до точки разгрузки, необходимой высотой подъёма, наличием препятствий и свободного пространства на площадке.

L-образные краны-манипуляторы

L-образная КМУ имеет прямую телескопическую стрелу. Основная секция поднимается относительно основания, а дополнительные секции последовательно выдвигаются, увеличивая рабочий радиус. На многих установках этого типа грузовой крюк подвешен на тросе и перемещается при помощи лебёдки.

Такая конструкция особенно удобна, когда груз необходимо поднимать и опускать по вертикали. Тросовая подвеска позволяет работать не только выше уровня автомобиля, но и ниже уровня земли — например, при опускании оборудования, колец или других грузов в котлован.

В парке «МосСпецТранс» можно посмотреть несколько машин с телескопическими КМУ разного класса: Hyundai HD 73, Hyundai HD 78 и JAG 90 с UNIC URV 500. Сравнение конкретных машин позволяет оценить не только тип стрелы, но и различия в грузоподъёмности, вылете и размерах платформы.

К преимуществам L-образных КМУ относятся:

При этом прямая стрела имеет ограничения при работе за препятствиями. Если между автомобилем и точкой разгрузки находится высокий забор, стена, дерево или другая конструкция, оператору приходится учитывать геометрию площадки, высоту препятствия и допустимую грузоподъёмность на требуемом вылете.

Z-образные краны-манипуляторы

Z-образная КМУ имеет шарнирно-сочленённую стрелу. Её секции соединены между собой шарнирами и управляются гидравлическими цилиндрами. В транспортном положении такая стрела компактно складывается, как правило, за кабиной автомобиля.

Главная особенность конструкции — возможность изменять геометрию стрелы непосредственно во время работы. Это помогает перемещать груз в условиях ограниченного пространства и работать через некоторые препятствия.

На сайте представлены машины с шарнирно-сочленёнными КМУ разных классов, в том числе КАМАЗ 65115 с Fassi F245A, КАМАЗ 65207 с HIAB 160 TM-6, Shacman 90 с HIAB X-CL 230 и Hongyan с Fassi F415.

Преимущества Z-образной конструкции:

Z-образные установки часто применяются там, где важны компактность и возможность изменять положение отдельных секций стрелы. Однако конкретные возможности всегда зависят от модели КМУ и её грузовой диаграммы.

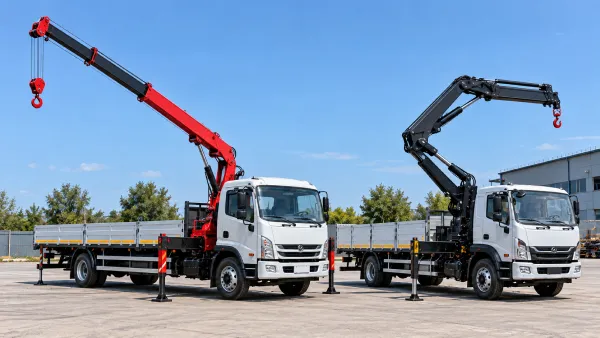

L-образный и Z-образный краны-манипуляторы

Чем L-образная КМУ отличается от Z-образной?

Основное различие заключается в кинематике стрелы. У L-образной установки стрела преимущественно работает как телескоп: поднимается и выдвигается по одной оси. У Z-образной установки несколько секций соединены шарнирами, благодаря чему оператор может менять их взаимное положение.

L-образную КМУ часто выбирают для задач, где требуется значительный вылет, вертикальное перемещение груза и точная работа крюком. Z-образная КМУ удобна на площадках со сложной геометрией, при наличии препятствий и при необходимости компактно складывать стрелу во время перевозки.

Выбирать конструкцию только по внешнему виду неправильно. Для реальной задачи необходимо учитывать рабочую диаграмму конкретной установки и сопоставлять её с массой груза, требуемым вылетом и условиями на объекте.

Тросовые и гидравлические манипуляторы

Ещё одно распространённое различие связано со способом работы с грузом.

Тросовые КМУ используют крюковую подвеску и лебёдку. Крюк может перемещаться по вертикали независимо от телескопирования стрелы. Это удобно при точной установке оборудования, работе с колодцами, котлованами и другими объектами, где груз необходимо опускать вертикально.

Гидравлические шарнирно-сочленённые КМУ перемещают груз прежде всего за счёт движения секций стрелы. Крюк или другое рабочее оборудование находится на конце стрелы. В зависимости от модели установка также может комплектоваться дополнительной лебёдкой.

Поэтому определения «L-образный», «Z-образный», «тросовый» и «гидравлический» описывают разные особенности конструкции. При подборе техники правильнее рассматривать конкретную модель и её возможности целиком.

Грузоподъёмность манипулятора: что важно учитывать

Одна из самых частых ошибок при выборе манипулятора — ориентироваться только на одну цифру грузоподъёмности. У автомобиля с КМУ фактически есть как минимум две разные характеристики: грузоподъёмность платформы и грузоподъёмность стрелы.

Например, автомобиль может перевозить на платформе груз массой несколько тонн, но это не означает, что установленная на нём стрела сможет поднять такой же груз на любом расстоянии.

Грузоподъёмность платформы

Этот параметр показывает, какую массу груза может перевозить автомобиль с учётом характеристик шасси и конкретного исполнения машины. Помимо массы необходимо учитывать размеры платформы, распределение нагрузки и габариты перевозимого объекта.

Если для задачи важна не только работа стрелы, но и перевозка крупного или тяжёлого груза, имеет смысл сравнивать машины на более тяжёлых шасси — например, Daewoo Novus Ultra, Daewoo Novus SE и КАМАЗ 65117 с КМУ.

Грузоподъёмность стрелы

Для стрелы одной максимальной цифры недостаточно. Её фактическая грузоподъёмность зависит от рабочего вылета: чем дальше груз находится от колонны крана, тем меньше допустимая масса подъёма.

Поэтому фраза «стрела поднимает 7 тонн» сама по себе не означает, что 7 тонн можно поднять на максимальном вылете. Максимальная грузоподъёмность обычно достигается рядом с автомобилем, а при увеличении рабочего радиуса допустимая нагрузка постепенно уменьшается.

Для правильного подбора машины необходимо знать одновременно:

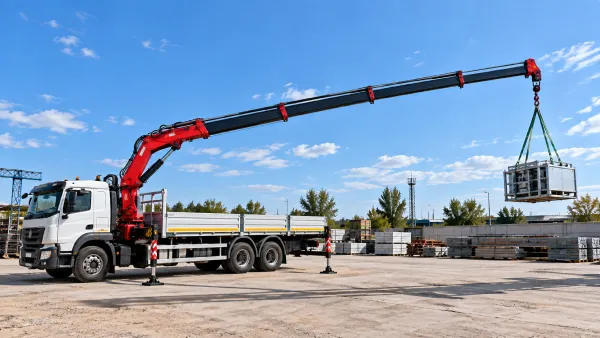

Работа крана-манипулятора на большом вылете стрелы

Что такое вылет стрелы?

Вылет стрелы — один из ключевых параметров КМУ. Упрощённо это расстояние от оси вращения крана до точки, в которой находится груз. Чем больше необходимый вылет, тем внимательнее нужно проверять грузовую диаграмму конкретной установки.

Большой вылет необходим, когда автомобиль не может подъехать непосредственно к месту установки. Например, груз требуется подать через ограждение, разместить внутри строительной площадки, установить за другим объектом или поднять на удалённую точку.

При заказе манипулятора желательно сообщать не просто требуемую длину стрелы, а реальное расстояние от предполагаемого места установки автомобиля до точки, куда необходимо переместить груз. Это позволяет точнее подобрать технику.

При сравнении машин с длинной стрелой важно смотреть не только на максимальный вылет, но и на грузоподъёмность в конкретной рабочей точке. Например, характеристики JAG 90 с UNIC URV 500 можно сопоставить с более тяжёлыми моделями из парка и выбрать вариант под фактическую массу и расстояние подачи груза.

Манипуляторы по грузоподъёмности и типу шасси

Краны-манипуляторы устанавливаются на разные автомобильные шасси — от сравнительно компактных городских грузовиков до тяжёлых многоосных машин. Универсальной границы между «лёгкими», «средними» и «тяжёлыми» манипуляторами нет, поэтому при выборе правильнее ориентироваться на реальные характеристики конкретного автомобиля.

Компактные манипуляторы

Такая техника удобна для перевозки относительно небольших грузов и работы в городской застройке, на территориях с ограниченным пространством и объектах, куда крупному грузовику сложно подъехать. Манёвренность здесь может быть не менее важна, чем максимальная грузоподъёмность.

Для подобных задач можно рассматривать более компактные машины из парка — например, Hyundai HD 73 и Hyundai HD 78. При выборе между ними всё равно необходимо учитывать массу груза, требуемый вылет и размеры площадки.

Среднетоннажные манипуляторы

Это универсальный вариант для многих строительных и транспортных задач. Они используются для перевозки оборудования, строительных материалов, металла, небольших бытовок, различных конструкций и других грузов.

Конкретную машину следует выбирать по задаче. В парке представлены, например, Daewoo с DongYang SS1926 и другие автомобили с различными характеристиками платформы и КМУ.

Тяжёлые манипуляторы

Тяжёлые шасси с мощными КМУ применяют для массивных конструкций, крупного оборудования, контейнеров, железобетонных изделий и других грузов, требующих высокой грузоподъёмности платформы и стрелы.

Для таких задач в парке можно сравнить, например, Daewoo Novus Ultra, КАМАЗ 65117 с КМУ, КАМАЗ 65115 с Fassi F245A или Hongyan с Fassi F415. Окончательный выбор определяется не названием шасси, а характеристиками конкретной машины и условиями работы.

Для объектов со сложным подъездом дополнительно имеет значение колёсная формула и проходимость автомобиля. Для таких условий в парке представлены машины на шасси КАМАЗ, в том числе КАМАЗ 43118 с КМУ и КАМАЗ 43116 с КМУ. Возможность работы на конкретном объекте необходимо оценивать с учётом состояния подъезда и площадки.

Где устанавливается КМУ на автомобиле?

Краново-манипуляторная установка может располагаться в разных частях шасси. Один из самых распространённых вариантов — установка между кабиной и грузовой платформой. Также существуют машины, у которых КМУ располагается ближе к задней части автомобиля.

Расположение установки влияет на распределение массы по осям, рабочую зону крана, доступное пространство платформы и особенности погрузки. Поэтому этот параметр учитывается ещё на этапе проектирования конкретной машины.

Какие грузы перевозят манипуляторами?

Сфера применения КМУ очень широкая. Одна машина может самостоятельно погрузить груз, перевезти его и разгрузить на объекте, поэтому во многих ситуациях не требуется отдельно заказывать грузовой автомобиль и автокран.

Манипуляторы применяют для перевозки:

Для перевозки техники и других грузов, для которых важна уменьшенная погрузочная высота платформы, отдельно можно рассмотреть Daewoo Novus низкорамник. Для других грузов подбирается машина с подходящей грузоподъёмностью, длиной платформы и характеристиками КМУ.

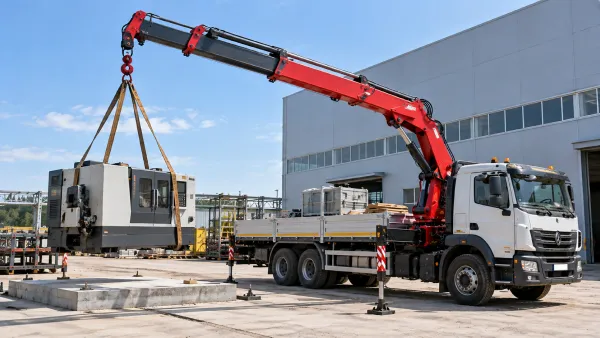

Разгрузка промышленного оборудования краном-манипулятором

Для каких работ используют краны-манипуляторы?

Возможности КМУ не ограничиваются обычной перевозкой. При правильно подобранных характеристиках техника используется для погрузочно-разгрузочных и монтажных операций непосредственно на объекте.

Типичные задачи включают:

В каждом случае необходимо заранее оценивать массу груза, его центр тяжести, способ строповки, рабочий радиус и состояние площадки для установки автомобиля и выносных опор.

Как правильно подобрать манипулятор?

Подбор техники начинается не с марки автомобиля и не с максимальной длины стрелы. Сначала необходимо определить параметры конкретной задачи.

  1. Уточнить массу груза. Если точный вес неизвестен, желательно определить хотя бы максимально возможное значение.
  2. Измерить габариты. Длина, ширина и высота необходимы для выбора подходящей платформы и организации перевозки.
  3. Определить место погрузки и разгрузки. Важно понимать, сможет ли автомобиль подъехать непосредственно к грузу.
  4. Определить необходимый рабочий радиус. Нужно измерить расстояние от предполагаемого места установки машины до точки, где будет находиться груз.
  5. Уточнить высоту. Особенно важно при подаче материалов наверх или работе через препятствие.
  6. Оценить площадку. Для работы КМУ необходимо место не только для автомобиля, но и для установки выносных опор.
  7. Сообщить о препятствиях. Заборы, стены, деревья, припаркованные автомобили, коммуникации и другие объекты могут существенно влиять на выбор техники и схему выполнения работ.

Чем точнее исходная информация, тем проще подобрать манипулятор без лишнего запаса и без риска, что уже на объекте окажется недостаточно грузоподъёмности или вылета стрелы.

Что важнее: грузоподъёмность или длина стрелы?

Эти параметры нельзя рассматривать отдельно друг от друга. Длинная стрела не гарантирует возможность поднять тяжёлый груз на максимальном расстоянии. Точно так же высокая максимальная грузоподъёмность возле автомобиля не означает высокую грузоподъёмность на большом вылете.

Главный документ при подборе КМУ под сложную задачу — грузовая диаграмма. Она показывает, какую массу конкретная установка способна поднимать при определённом рабочем радиусе и конфигурации стрелы.

Именно поэтому при заказе техники лучше сообщить специалисту задачу целиком: что необходимо перевезти, сколько весит груз, откуда его нужно забрать и на каком расстоянии от автомобиля требуется установить.

Какой вид крана-манипулятора выбрать?

Универсального варианта для всех работ не существует. Для обычной перевозки груза с погрузкой и разгрузкой может быть достаточно компактного манипулятора. Для подачи груза на значительное расстояние понадобится установка с большим рабочим вылетом. Для тяжёлых конструкций потребуется мощная КМУ и соответствующее автомобильное шасси, а при работе на сложной площадке важны геометрия стрелы, размеры автомобиля и возможность безопасно установить опоры.

Поэтому при выборе манипулятора необходимо учитывать не одну характеристику, а совокупность параметров: массу и размеры груза, грузоподъёмность платформы, грузоподъёмность стрелы на требуемом вылете, длину и конструкцию стрелы, размеры площадки и условия подъезда.

Если эти данные известны заранее, можно подобрать машину, которая выполнит погрузку, перевозку и разгрузку за один выезд без привлечения лишней техники. В зависимости от задачи это может быть компактный Hyundai HD 78, машина с длинной телескопической стрелой вроде JAG 90 с UNIC URV 500, тяжёлый манипулятор или автомобиль с шарнирно-сочленённой КМУ.

Как подобрать кран-манипулятор под груз?

Правильно подобрать кран-манипулятор под конкретный груз — значит учесть не одну характеристику, а сразу несколько параметров. Недостаточно знать только массу груза или максимальную грузоподъёмность стрелы. Нужно понимать габариты груза, расстояние от автомобиля до точки погрузки и разгрузки, необходимую высоту подъёма, размеры платформы, условия подъезда и особенности площадки.

Один и тот же манипулятор может без проблем поднять тяжёлый груз рядом с автомобилем, но не справиться с гораздо меньшей массой на большом вылете стрелы. Точно так же мощная КМУ не решит задачу, если груз не помещается на платформе или автомобиль физически не может подъехать к месту работ.

Поэтому подбор манипулятора лучше начинать не с марки машины, а с самой задачи. Ниже разберём пошагово, какие данные нужно знать и как они влияют на выбор техники. Если задача связана непосредственно с доставкой груза, можно также посмотреть раздел перевозки грузов краном-манипулятором.

Краны-манипуляторы для перевозки разных типов грузов

1 этап. Определяем параметры груза

Первое, что необходимо определить перед заказом манипулятора, — что именно предстоит перевозить. Для правильного подбора техники желательно знать точную или максимально близкую к реальной массу груза, его длину, ширину и высоту.

Это важно потому, что кран-манипулятор одновременно выполняет две разные функции: поднимает груз при помощи КМУ и перевозит его на автомобильной платформе. Поэтому необходимо отдельно проверить возможности стрелы и возможности самого автомобиля.

Масса груза

Масса влияет сразу на две характеристики техники. Во-первых, стрела должна безопасно поднять груз в требуемой рабочей точке. Во-вторых, грузоподъёмности автомобиля должно быть достаточно для его перевозки.

Если точная масса неизвестна, её желательно уточнить по технической документации, маркировке производителя или другим достоверным данным. Особенно это важно при перевозке станков, промышленного оборудования, железобетонных изделий, контейнеров и других тяжёлых объектов.

При подъёме также учитывается применяемое грузозахватное оснащение. Стропы, траверсы, захваты и другое оборудование тоже создают нагрузку на КМУ.

Габариты груза

Следующий параметр — длина, ширина и высота. Даже сравнительно лёгкий груз может потребовать крупную машину, если он занимает много места.

Например, длинные металлоконструкции и пиломатериалы требуют подходящей длины платформы. Для бытовки или блок-контейнера важны одновременно длина и ширина кузова. Для высокого оборудования необходимо учитывать общую высоту автомобиля с установленным на платформу грузом.

Для техники и оборудования, где важна высота платформы и удобство размещения груза, отдельно можно посмотреть Daewoo Novus низкорамник.

Также необходимо понимать, где находится центр тяжести груза. Это особенно важно для оборудования и конструкций сложной формы, у которых масса распределена неравномерно.

Разные типы грузов для перевозки краном-манипулятором

2 этап. Определяем условия погрузки и разгрузки

Знать массу и размеры недостаточно. Один из главных вопросов при подборе манипулятора — где находится груз относительно автомобиля и куда его необходимо переместить.

Идеальный вариант — когда машина может подъехать непосредственно к грузу, выставить выносные опоры и выполнить подъём на небольшом рабочем вылете. Но на реальных объектах между автомобилем и точкой разгрузки часто находятся заборы, здания, газоны, траншеи, припаркованные машины, строительные конструкции и другие препятствия.

Рабочий вылет стрелы

Вылет — это горизонтальное расстояние от оси вращения КМУ до точки подвеса груза. Именно этот параметр, а не просто паспортная длина стрелы, необходимо учитывать при подборе техники.

Чем дальше груз находится от крана, тем меньше масса, которую КМУ способна безопасно поднять. Поэтому утверждение «стрела поднимает 5 тонн» ничего не говорит о возможности поднять эти 5 тонн на расстоянии 8 или 10 метров.

Максимальная грузоподъёмность обычно достигается на небольшом вылете. По мере увеличения рабочего радиуса допустимая масса уменьшается.

Поэтому при выборе полезно сравнивать реальные характеристики конкретных машин. Например, на сайте представлены Hyundai HD 73, Hyundai HD 78 и JAG 90 с UNIC URV 500 — для каждой машины необходимо смотреть возможности стрелы именно в требуемой рабочей точке.

Как определить необходимый вылет?

Перед заказом желательно представить, где именно сможет остановиться автомобиль. После этого нужно определить горизонтальное расстояние от места расположения КМУ до точки, откуда требуется забрать или куда требуется установить груз.

Например, если машина стоит возле забора, а груз необходимо поставить на площадку за ним, учитывать нужно не только расстояние до забора, но и глубину подачи за препятствие.

Если точно определить расстояние сложно, полезно заранее сделать фотографии объекта и сообщить примерные размеры площадки. По ним значительно проще понять, какой рабочий радиус потребуется.

Работа крана-манипулятора через препятствие на большом вылете стрелы

3 этап. Учитываем высоту подъёма и траекторию груза

Рабочий вылет показывает горизонтальное расстояние, но во многих задачах этого недостаточно. Необходимо также определить высоту, на которую предстоит поднять груз.

Это особенно важно при подаче строительных материалов, монтаже оборудования, работе возле зданий и перемещении груза через высокие препятствия.

При этом значение имеет не только конечная точка. Нужно учитывать всю траекторию перемещения. Между автомобилем и местом установки могут находиться стены, крыши, деревья, конструкции и другие объекты.

Если груз требуется опустить ниже уровня стоянки автомобиля — например, в котлован или другую углублённую зону, — это также необходимо сообщить заранее. Возможность такой работы зависит от конструкции и оснащения конкретной КМУ.

4 этап. Проверяем грузоподъёмность стрелы на нужном вылете

Это один из самых важных этапов подбора. Максимальная грузоподъёмность КМУ и её грузоподъёмность на требуемом вылете — разные показатели.

Для предварительной оценки используют понятие грузового момента. В упрощённом виде он связывает массу груза и рабочий вылет:

грузовой момент = масса груза × рабочий вылет

Например, если необходимо работать с грузом массой 2,5 тонны на вылете 5 метров, произведение этих величин составляет 12,5 т·м.

Однако такой расчёт является только предварительным ориентиром. По одной формуле нельзя окончательно определить возможность работы конкретного манипулятора. Реальные ограничения зависят от конструкции КМУ, конфигурации стрелы, положения опор, сектора работы и других параметров.

Зачем нужна грузовая диаграмма?

Для окончательной проверки используют грузовую диаграмму конкретной модели КМУ. Она показывает, какую массу разрешено поднимать при определённом вылете и положении стрелового оборудования.

Например, установка может иметь максимальную грузоподъёмность несколько тонн рядом с автомобилем, но при полном выдвижении стрелы допустимая масса будет значительно меньше.

Поэтому при сложной задаче правильный вопрос звучит не «сколько тонн поднимает манипулятор?», а «сколько эта КМУ поднимает на нужном мне вылете?».

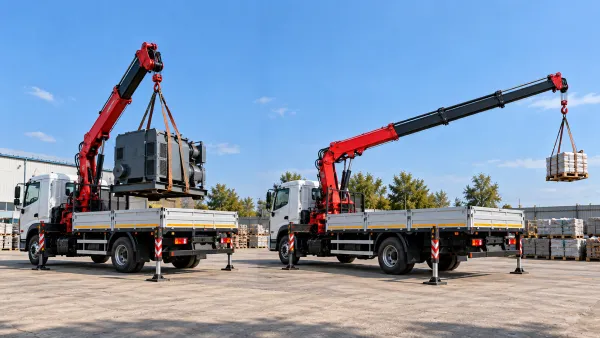

Зависимость грузоподъёмности манипулятора от вылета стрелы

5 этап. Подбираем грузоподъёмность автомобиля

КМУ может подходить для погрузки, но этого ещё недостаточно. После подъёма груз необходимо перевезти, поэтому отдельно проверяется грузоподъёмность автомобильного шасси.

Грузоподъёмность стрелы и грузоподъёмность платформы нельзя считать одной характеристикой. Например, машина может перевозить на платформе 10 тонн, но её КМУ не обязательно сможет самостоятельно поднять груз массой 10 тонн.

Возможна и обратная ситуация: мощная установка способна работать с тяжёлым грузом на небольшом вылете, однако возможности конкретного автомобильного шасси ограничивают массу, которую можно перевозить на платформе.

Поэтому при подборе всегда проверяют две задачи отдельно:

Если требуется машина более тяжёлого класса, можно сравнить характеристики Daewoo Novus Ultra, Daewoo Novus SE и КАМАЗ 65117 с КМУ. При этом окончательный выбор всё равно выполняется под конкретную массу, размеры груза и условия работы.

6 этап. Проверяем размеры платформы

После массы необходимо сопоставить габариты груза с размерами платформы. Основные параметры — её длина, ширина и полезная площадь.

Для паллетированных материалов обычно важна возможность правильно разместить необходимое количество паллет. При перевозке длинномерных грузов основным параметром становится длина платформы. Для бытовок, контейнеров и оборудования необходимо проверить сразу несколько размеров.

Важно не просто физически разместить объект на кузове, а обеспечить его правильное положение и возможность надёжного крепления при перевозке.

Если груз выходит за стандартные транспортные габариты, условия перевозки необходимо рассматривать отдельно с учётом действующих требований.

Подбор платформы манипулятора под размеры перевозимого груза

7 этап. Оцениваем подъезд и площадку для работы

Даже правильно подобранная по характеристикам машина может оказаться бесполезной, если она не сможет подъехать к месту работ или безопасно установить выносные опоры.

Перед заказом необходимо оценить:

Манипулятор во время крановых операций работает на выносных опорах. Для их размещения требуется достаточно свободного пространства и подходящая опорная поверхность. Возможность выставить опоры в соответствии с требованиями конкретной машины напрямую влияет на условия безопасной работы.

Если подъезд сложный, лучше заранее прислать фотографии и размеры. Это особенно полезно при работе во дворах, на небольших строительных площадках, внутри складских территорий и в местах с узкими проездами.

При выборе техники для объекта со сложными условиями подъезда можно также сравнить КАМАЗ 43118 с КМУ и КАМАЗ 43116 с КМУ, после чего сопоставить габариты и характеристики конкретной машины с условиями площадки.

Выносные опоры крана-манипулятора на рабочей площадке

Как подобрать манипулятор для разных типов грузов?

Разные грузы создают разные требования к технике. Поэтому универсального манипулятора, одинаково удобного для любых задач, не существует.

Строительные материалы на паллетах

При перевозке кирпича, блоков и других паллетированных материалов необходимо знать массу одной паллеты, общее количество и условия разгрузки. Если груз нужно поставить непосредственно рядом с автомобилем, требования к вылету будут одними. Если паллеты необходимо подавать через забор или вглубь строительной площадки — совсем другими.

Для сравнительно компактных задач можно начать со сравнения характеристик Hyundai HD 78 и других машин парка, а затем проверить необходимый вылет и грузоподъёмность в конкретной точке.

Бытовки и блок-контейнеры

Здесь важны масса, размеры конструкции, точки строповки и расстояние до места установки. Необходимо заранее определить, сможет ли машина подъехать достаточно близко и есть ли место для работы стрелы и выносных опор.

Промышленное оборудование

Для станков, генераторов и другого оборудования особенно важны точная масса, габариты и расположение центра тяжести. Также необходимо заранее определить способ строповки и место окончательной установки.

Для таких задач можно посмотреть характеристики Daewoo с DongYang SS1926 или Daewoo Novus низкорамник, если их параметры подходят под конкретный груз и условия погрузки.

Металлоконструкции и длинномерные грузы

При перевозке балок, труб, металлопроката и других длинных элементов большое значение имеет длина платформы. Для погрузки необходимо учитывать массу отдельных элементов и точки захвата.

В этом случае особенно важно сравнивать размеры платформы и характеристики стрелы. В качестве одного из вариантов можно посмотреть КАМАЗ 65117 с КМУ.

Железобетонные изделия

Плиты, блоки, кольца и другие ЖБИ могут иметь значительную массу, поэтому особенно важно точно знать характеристики изделия и требуемый рабочий вылет. Подбор только по общей грузоподъёмности автомобиля в этом случае недостаточен.

Для тяжёлых задач можно сравнивать характеристики более мощных машин, например Hongyan с Fassi F415 и КАМАЗ 65115 с Fassi F245A, обязательно проверяя грузовую диаграмму под требуемый рабочий вылет.

Техника и нестандартные грузы

Для перевозки небольших машин, агрегатов и нестандартных конструкций необходимо оценивать не только массу, но и способ погрузки. В некоторых случаях КМУ используется непосредственно для подъёма, а в других требуется дополнительная схема погрузки или специальное оборудование.

Если для перевозимого объекта важна уменьшенная высота платформы, можно отдельно посмотреть Daewoo Novus низкорамник.

L-образная или Z-образная стрела — что выбрать?

При подборе может иметь значение и конструкция КМУ. L-образные установки обычно имеют прямую телескопическую стрелу, а на многих моделях используется тросовая подвеска крюка. Такая схема удобна для вертикального подъёма и опускания груза.

Z-образные КМУ имеют шарнирно-сочленённую конструкцию. Возможность изменять взаимное положение секций делает такую стрелу удобной при работе в ограниченном пространстве и в некоторых задачах с препятствиями.

Подробнее различия конструкций разобраны в отдельном материале «Виды кранов-манипуляторов».

При сравнении конкретной техники можно посмотреть машины с различными КМУ, представленные в парке: КАМАЗ 65207 с HIAB 160 TM-6, Shacman 90 с HIAB X-CL 230, КАМАЗ 65115 с Fassi F245A и Hongyan с Fassi F415.

Но выбирать между конструкциями только по типу стрелы неправильно. Необходимо сравнивать реальные характеристики конкретных машин: грузовую диаграмму, рабочий вылет, высоту подъёма, размеры автомобиля и условия площадки.

Нужен ли запас по грузоподъёмности?

Подбирать технику строго по предельному значению нежелательно. Реальная задача может отличаться от первоначальных расчётов: масса груза может оказаться немного больше, машина может встать дальше от точки разгрузки, а фактическая геометрия площадки — потребовать другого положения стрелы.

Поэтому подходящую машину выбирают не только по расчётному минимуму. Необходимо проверить, что конкретная КМУ действительно выполняет задачу в требуемой рабочей точке в пределах разрешённых характеристик.

Какие данные сообщить при заказе манипулятора?

Чтобы подобрать машину быстрее и точнее, желательно сразу передать основные сведения о предстоящей работе:

Чем подробнее исходная информация, тем меньше вероятность, что уже на месте выяснится недостаточный вылет стрелы, неподходящий размер платформы или невозможность нормально установить автомобиль.

Типичные ошибки при выборе крана-манипулятора

Ориентироваться только на максимальную грузоподъёмность стрелы. Максимальное значение не показывает, какую массу КМУ поднимет на большом рабочем вылете.

Путать грузоподъёмность машины и КМУ. Возможность перевезти груз и возможность самостоятельно его поднять проверяются отдельно.

Не учитывать расстояние до груза. Даже несколько дополнительных метров могут существенно изменить доступную грузоподъёмность стрелы.

Не измерять груз. Подходящая по массе машина может оказаться неподходящей по длине или ширине платформы.

Не учитывать препятствия. Забор, стена или невозможность подъехать вплотную увеличивают требуемый рабочий радиус.

Не проверять площадку. Для выполнения крановых операций необходимо безопасно разместить автомобиль и выносные опоры.

Итог: какой манипулятор нужен именно под ваш груз?

Правильный подбор начинается с пяти основных параметров: масса груза, его габариты, рабочий вылет стрелы, необходимая высота и условия площадки. После этого проверяются грузовая диаграмма КМУ, грузоподъёмность автомобиля и размеры платформы.

Не стоит выбирать машину только потому, что в характеристиках указано большое количество тонн или длинная стрела. Важно, чтобы конкретный манипулятор мог поднять конкретный груз именно в той точке, где предстоит работать, а затем безопасно разместить его на платформе и перевезти.

Если заранее известны масса и размеры груза, адреса, примерное расстояние до точки установки и условия подъезда, подходящую технику можно подобрать значительно точнее. А фотографии груза и площадки позволяют ещё до выезда оценить возможные ограничения и выбрать манипулятор под реальную задачу.
